Solceller och småskalig vindkraft på Kullendagen

I lördags gick den årliga Kullendagen av stapeln och mängder med nyfikna människor fick se otaliga exempel på hur man kan producera sin egen el. Johan Ehrenberg verkar ladda sig själv med alla vindkraftverk och solceller, för hans energi och engagemang i berättandet om praktiska erfarenheter tog aldrig slut!

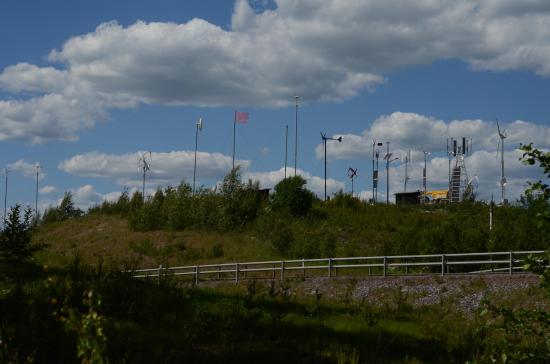

Det var mitt första besök på "Kullen", Egen El:s demonstrationsplats som ligger på ca. en kilometers promenadavstånd från Katrineholms Central. Första intrycket blir lätt futuristiskt, en varm dammig kulle med en stor mängd teknik som jag aldrig sett förut och stora flaggor i olika färger. Har jag hamnat i en Mad Max-film?

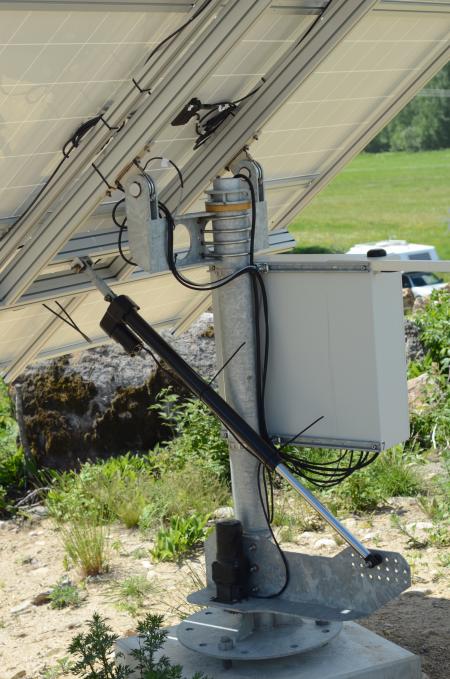

Johan höll i de populära rundvandringarna hela dagen, och jag gick med i den första. Här har vi baksidan på en solföljare, alltså en solcellspanel som följer solen och därigenom får ut mer energi. Den vita lådan innehåller en växelriktare som gör om elen så att den kan levereras ut på nätet.

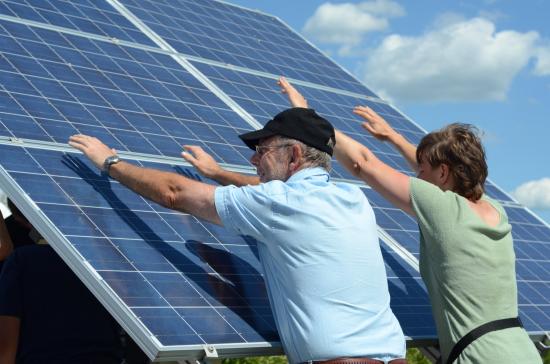

Solcellspaneler är känsliga för skuggning, vilket här demonstreras med hjälp av två rundvandringsdeltagare! :-) Effekten gick ned kraftigt trots en relativt liten skuggning.

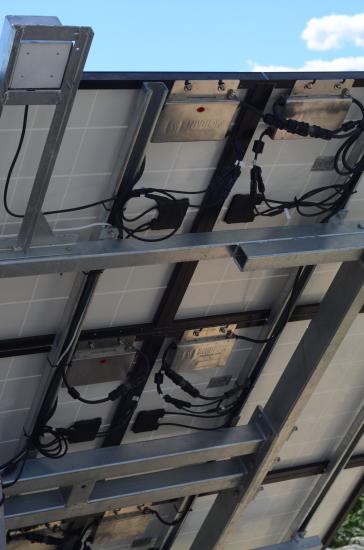

Skuggningsproblematiken, som alltså innebär att det räcker med en liten skuggning för att kraftigt dra ned hela anläggningens effekt, kan delvis avhjälpas med att ha individuella växelriktare på varje enskild solpanel istället för en stor, gemensam. Här sitter det små dosor bakom varje enskild panel.

Detta är tunnfilmssolceller, som ännu inte ger lika mycket el per ytenhet, men som av många upplevs som mer estetiskt tilltalande.

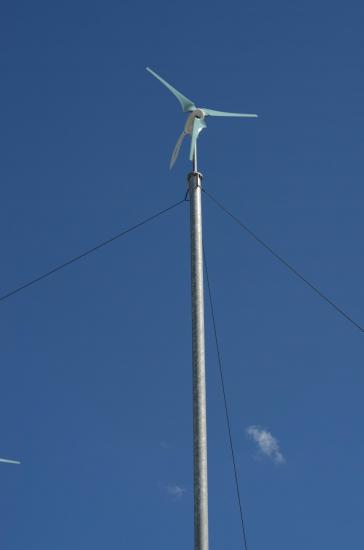

Airdolphin snurrar som attan och levererar rejält med el, men har en nackdel -den viner. Ljudproblemet påstod dock Ulf Bolumlid på Windforce (bild nedan) att han löst genom att forma om vingarna.

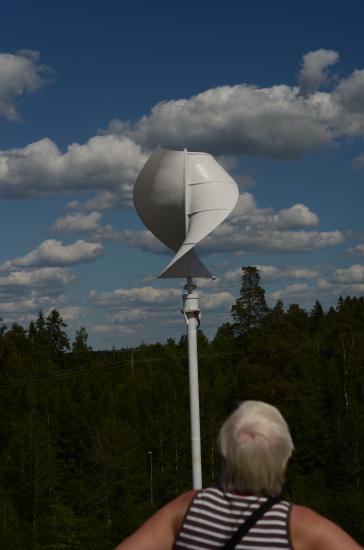

UGE är, som många vertikala vindkraftverk, trögstartat. Men tyst och vackert.

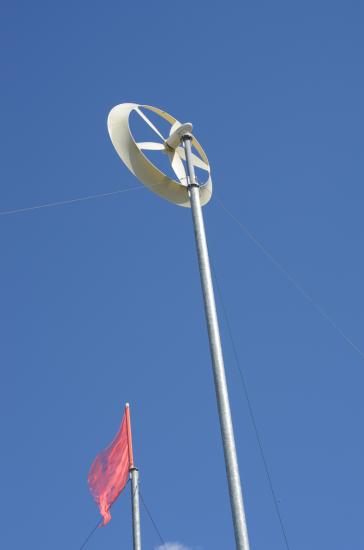

En av Johans favoriter var Aerofortis. Den jobbar åt andra hållet och är tyst.

Denna snurra ville Johan inte nämna vid namn, då han i så fall riskerade förtal...

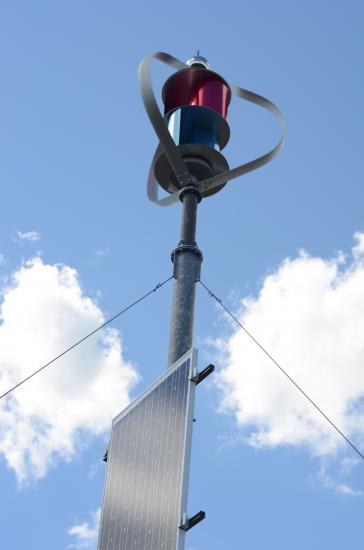

En annan av Johans nya favoriter, en magnetlagrad Maglev som kombinerar Savonius-typ (den inre delen) med Darrieus-typ. En ren Darrieus är svårstartad, men ihop med Savonius så innebär det att denna snurra i princip alltid är igång. Här är den dessutom kombinerad med en solcellspanel.

Snart ska de ta in en större version och installera på Kullen.

För mer information om olika vindkraftverkstyper, se här:
http://www.ecoprofile.se/thread-1080-Vindkraftverkstyper.html

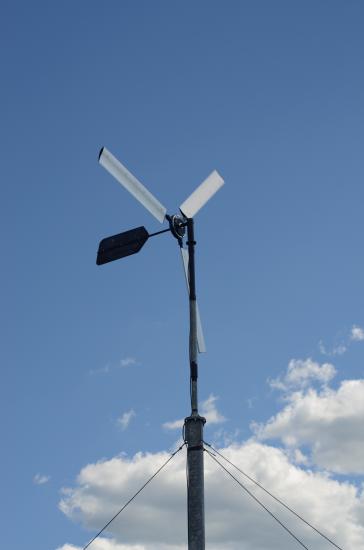

En liten segelliknande snurra, som inte bör byggas för stora enligt Johan.

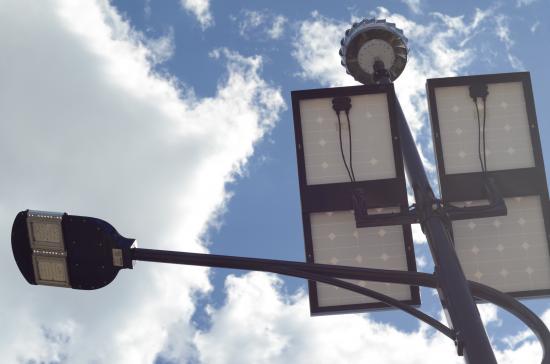

LED-lyktstolpe som inte behöver kopplas till nätet utan drivs av solceller och en minimal snurra som liknar de som används för ventilation. Energin lagras i batteri och används när det blir mörkt.

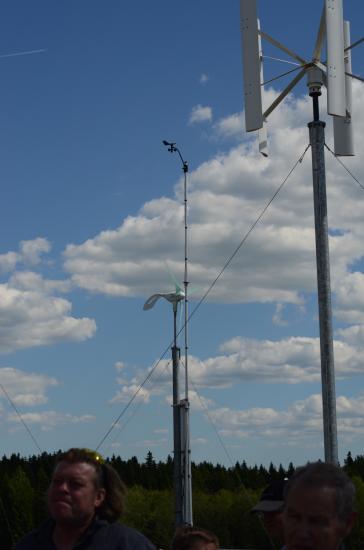

Så här ser en vindgivare ut (lilla stolpen) som man bör köra med ett tag om man är intresserad av att investera i egen vindkraft. Ingen idé att köpa vindkraftverk om det inte blåser tillräckligt.

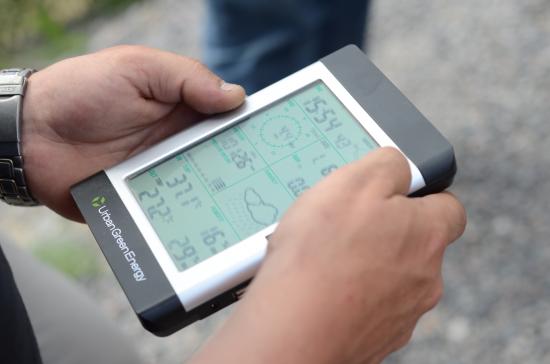

Vindgivaren skickar information trådlöst till den här displayen, som sedan kan skicka vidare datan till ens dator.

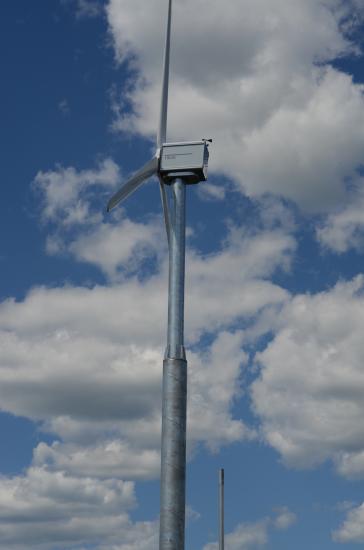

Kullens största verk, på 10 kW. Väsnades tyvärr en del.

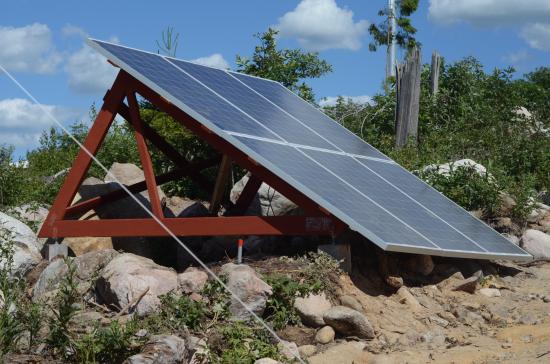

Om man inte har ett tak som passar att lägga solceller på så kan man sätta dem på en egen ram, eller på en solföljare. Här en hembyggd träram.

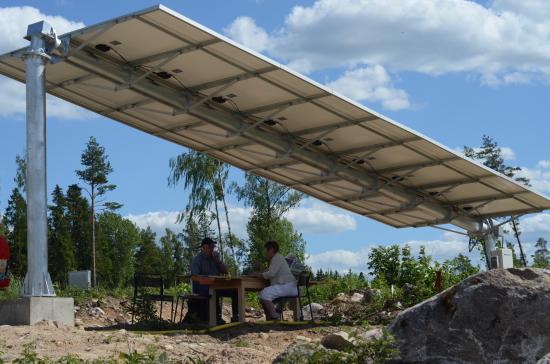

Här är rejält med solceller på en tvåaxlig solföljare som även funkar fint som solskydd till fikat. :-) Energin från den här ska enligt Johan räcka till en elbil.

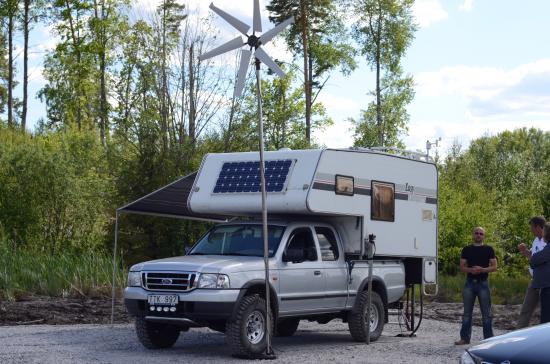

Ett av de mer tveksamma inslagen, en enormt energislukande campingbil med solceller och vindkraftverk. Så man har lite el ute i vildmarken när man har bränt upp stora mängder bensin... Men jag är iofs intresserad av idén, skulle gärna ha med mig solceller och vindkraftverk på cykelsemestern!

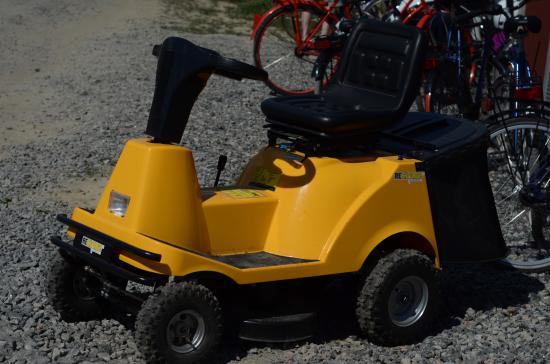

Eldriven åkgräsklippare.

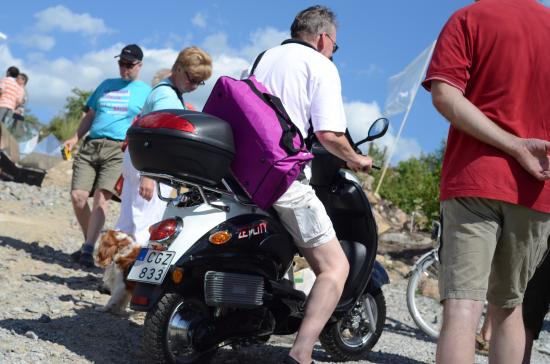

Elmoped.

Elcykel.

Elnätsbolaget Utsikt var på plats och berättade hur man gör om man vill sälja sin el.



Även Fortum och Öresundskraft ska ha liknande upplägg.

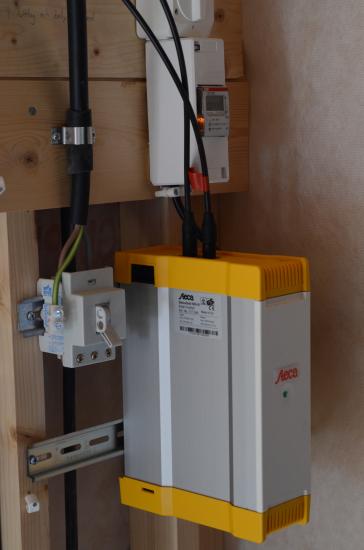

Detta är lösningen som Egen El förespråkar när man ska ha egen elproduktion, en växelriktare som gör om elen från solceller och vindkraftverk till en sort som är säker att leverera ut på nätet (flera modeller finns att välja på). Off grid-lösningar är inte i fokus.

Strax innan jag åkte hem fick jag en pratstund med Andreas Olsson på Egen El, och jag fick tillfälle att fråga om hur de såg på användandet av sällsynta jordartsmetaller, som neodym, i de små vindkraftverken. De håller på att kolla upp frågan, men lovade att höra av sig.

Det var som sagt mycket folk på plats, och jag stötte bland annat på Ulf Bolumlid på Windforce, som har gjort mycket spännande och har mycket på gång inom småskalig elproduktion. Förhoppningsvis kommer vi se något av hans arbete här på Ecoprofile inom kort!

Tack för en givande dag på Kullen, Egen El-gänget! Kul att se er energi, i dubbel bemärkelse!

Egen El:s egen rapport från dagen (jag missade kvällens vildsvinskebab samt Stefan Sundström):
http://egenel.etc.se/nyhet/oj-vilken-h%C3%A4rlig-kulleninvigning

Jag gillar Ehrenberg. Det är handling och inte teori. Undrade om det var någon skillnad mellan de olika solcellerena i Sverige men genom att ladda ned pdf'en från deras sida fick man svaret.

Ja precis, det är befriande både att se att grejerna faktiskt står där i dammet och producerar el, samt att de faktiskt säljer och installerar för fullt. Handling väger tyngre än ord...

Angående tunnfilmen så sa Johan på plats att de "kräver mer yta", vilket jag översätter som att de inte levererar lika mycket. Men de kan definitivt vara lättare att få accepterade rent estetiskt, kan till och med bli snyggt om man tar med dem redan när man ritar huset.

Andreas Olsson på Egen El vill berätta att den stora campingbilen enbart används ute på installationsjobb.

En miljon hem i Bangladesh som inte är anslutna till elnätet har installerat sol-el:
http://www.ecogeek.org/solar-power/3534-one-million-solar-powered-homes-in-bangladesh

Egen El testar som bekant en mängd olika produkter. Senaste tillskottet slutade i katastrof...

http://egenel.etc.se/nyhet/en-liten-katastroflektion-om-vindkraftverk

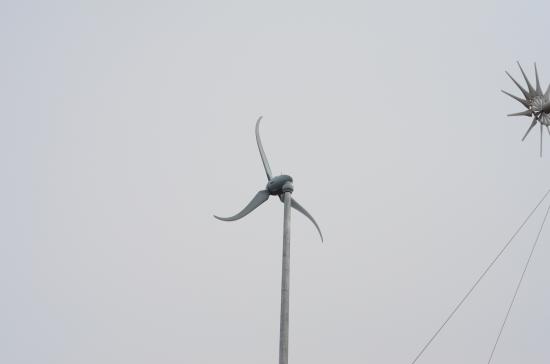

Idag var jag på snabbt återbesök på Kullen. Jag träffade byggansvarige Kjell Finnberger som berättade lite om nyheterna sedan jag var där sedan sist. Den här snurran, Skystream, på 2,4 kW. Kjell sa att det var en av de bättre snurrorna, den levererar, och även vid svagare vindar. Det gick nästan att se med blotta ögat, den snurrade på bra. En nackdel är att den förde en del oväsen. Masten rörde på sig en del också, men det får tydligen vara så, det blir för dyrt om man ska ha en helt stum mast.

I övrigt var budskapet samma som sist jag var där: Det är solceller som ger absolut mest el för pengarna. Och det är "vanliga" kristallina solceller som gäller fortfarande. 12 % verkningsgrad kan man räkna med.
